(1)テープカッターのパーツを作成しました
テープカッターのテープを取り付けるパーツの軸が壊れたのOnshapeでモデリングし3Dプリンタで製作しました
下の写真の緑色のパーツです
(2)2021年度卒業研究学生 川尻くんによる「サーフェスを用いたパーツの切り取りについて」です
(3)知り合いからいただいたかぼちゃの3Dモデルを作ってみました。下の写真のかぼちゃです。サーフェスを使いました。

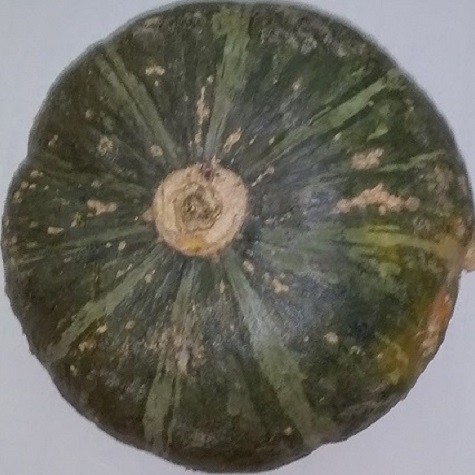

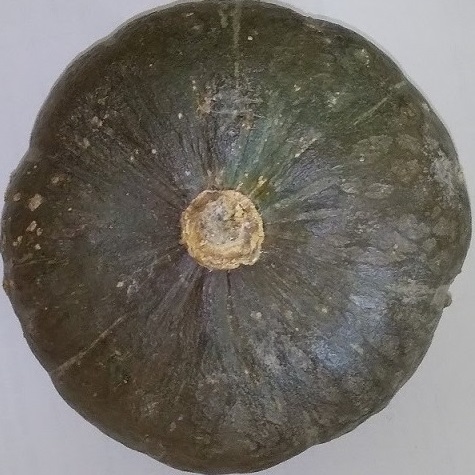

下から見たかぼちゃ 上から見たかぼちゃ

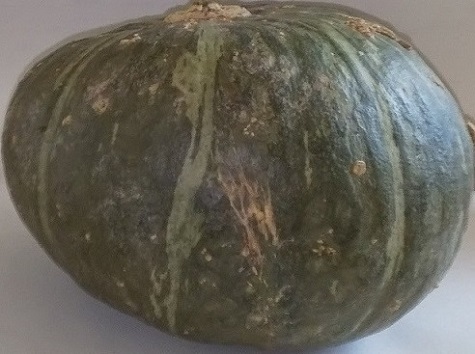

横からみたかぼちゃ 正面から見たかぼちゃ
4つの写真ともかぼちゃの大きさギリギリにトリミングしました。
大きさはWindowsのペイントでピクセル数を合わせています。
今回はかぼちゃ3Dモデルのドキュメントのリンクを貼ります。STLファイルなどのエクスポートもできますよ。
かぼちゃへのリンクです
作り方は以下です。

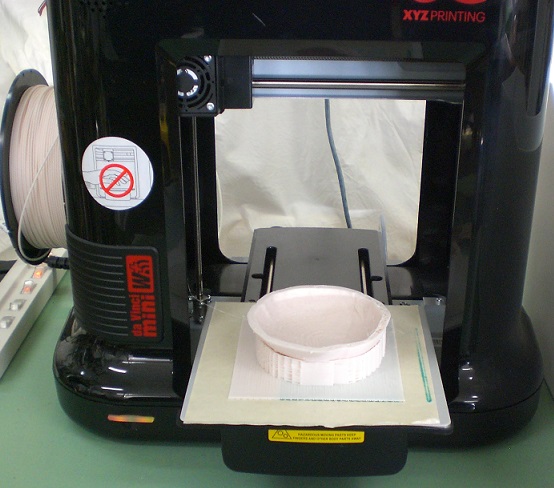

(4)上の写真のようにかぼちゃの3Dモデルを造形したのですが、フィラメントが白色のため何かもの足りないので、かぼちゃ表面に文字を入れてみました。サイトーさんからいただいたかぼちゃなので ” Mr. Saito’s pumpkin” と入れました。
3Dモデルのドキュメントのリンクを貼ります。STLファイルなどのエクスポートもできます。
名前付きかぼちゃへのリンクです
かぼちゃ上半分への文字の入れ方は ⇩ です
(5)川尻くんのサーフェイス第2弾です。前回の「立方体からサーフェスの面で分割しパーツを削除」するのではなく、「正方形のスケッチからサーフェスの面までソリッドの押し出しする」というよりも簡単で少ない工程でできる方法だそうです。
(6)川尻くんのサーフェイス第3弾です。曲線の多いおもちゃ「スナップラクロス」を3DCADでモデリングします。

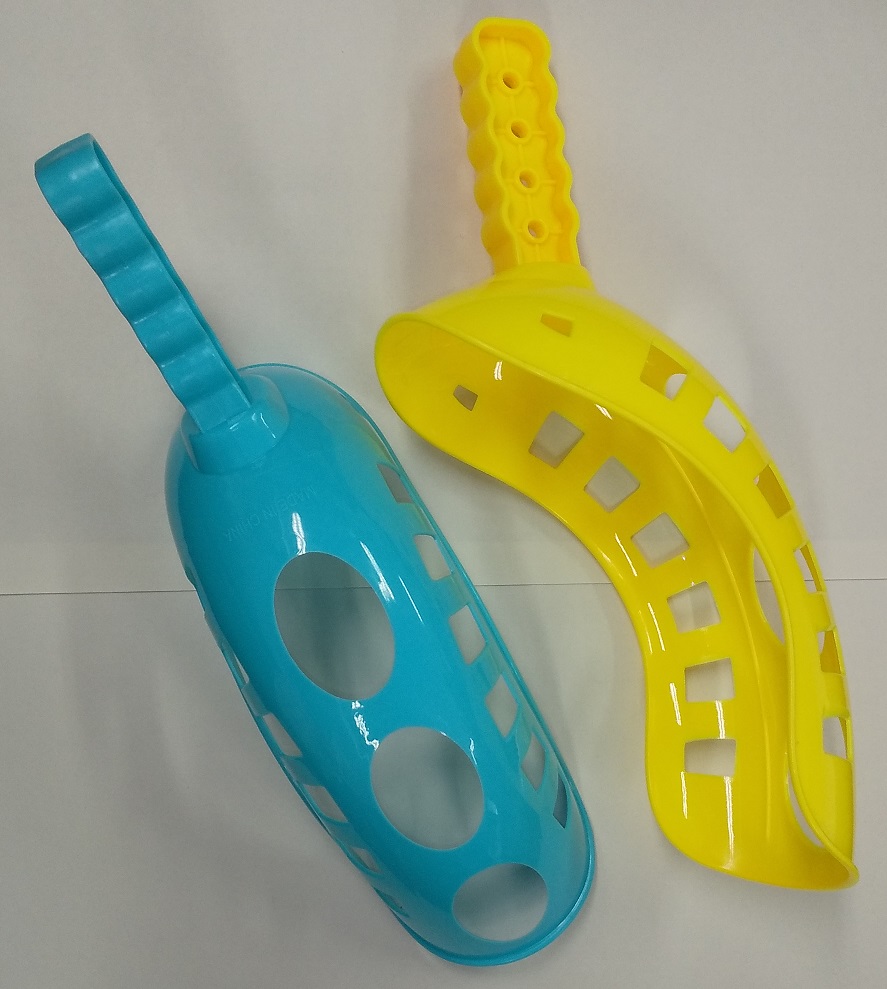

使用したスナップラクロスは下の写真です(100円ショップで買いました)。
【モデリングの手順】
(a) 持ち手の部分をスケッチする。
(b) (a)の部分をミラーする。
(c) キャッチ部をスケッチする。
(d) フィルを用いてサーフェス部分をつくる。
(e) 持ち手部分とキャッチ部をつなげるためのサーフェスをつくりロフトを用いてつなげる。
(f) キャッチ部分に厚みをつける。
完成です。
〇モデリング動画を以下に示します。
前半の動画です
後半の動画です

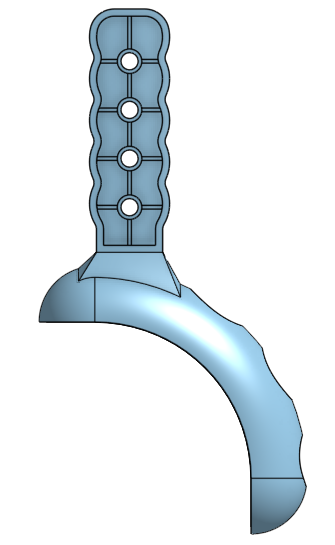

作成したモデルの図です。

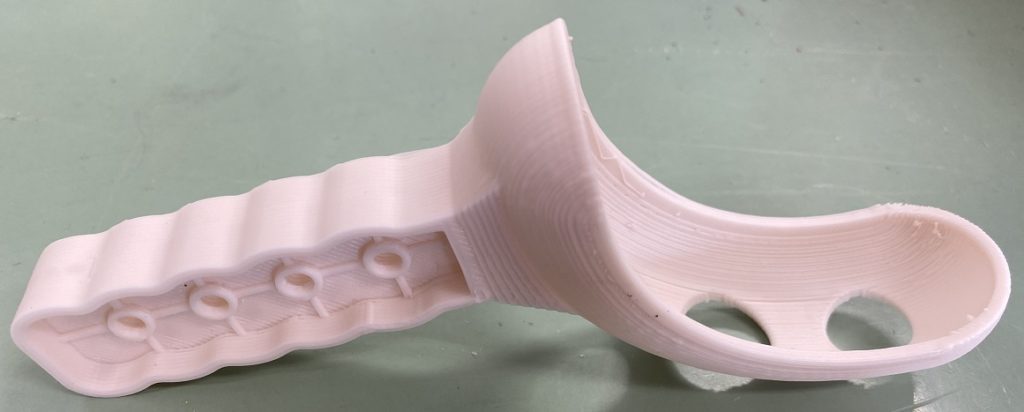

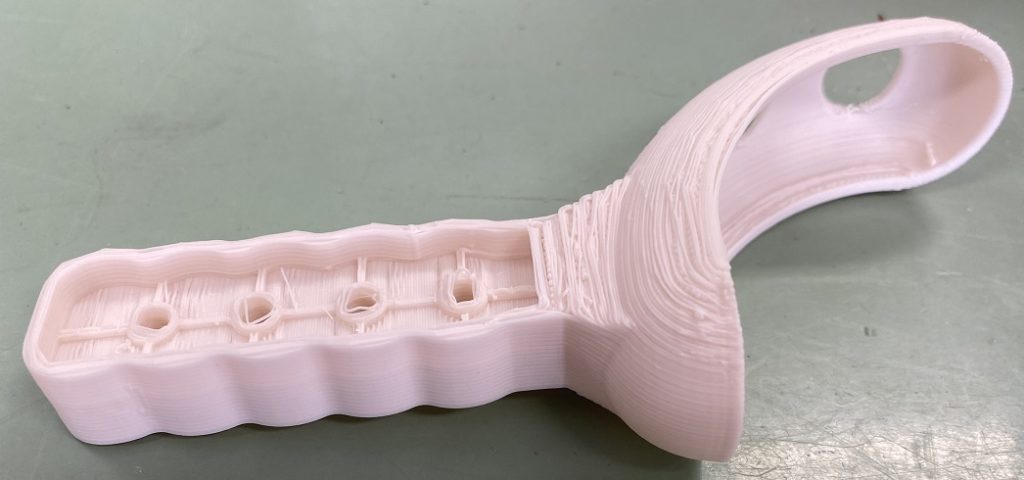

下は3Dプリンターで造形したものです。
